点焊机的制作教程(图文)_浙江豪精点焊机厂家

  在很多行业都需要用到点焊机,没有点焊机的存在,或许就没有那么多造型优美时尚的金属产品了。就是我们自己家里也是需要一台小型点焊机备用的。下面小编给大家分享一下点焊机的制作教程制作,这样就不用浪费钱去购买了,本教程由浙江豪精点焊机厂家提供:

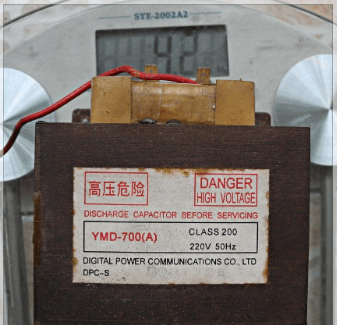

  第一步:寻找简易变压器即可,简单区分初次级;

点焊机的制作教程(图文)

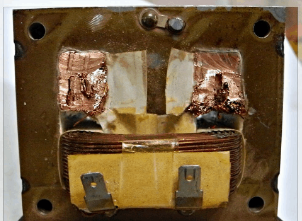

  第二步:用电钻和锯子把次级锯掉;

点焊机的制作教程(图文)

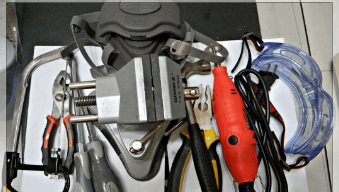

  第三步:拆一个次级用到的工具;

点焊机的制作教程(图文)



  第四步:点焊头,用一个铜棒+25平方的铜编织带+100A纯铜冷压端子+9mm热缩管。焊头和线部分临时用了铁线缠绕固定。

点焊机的制作教程(图文)



  第五步:变压器的次级,用16平方1米长的线绕了3圈,然后接上100A纯铜冷压端子,压紧后,中间灌满焊锡,减少电阻。和点焊头用8MM不锈钢螺丝连接。

点焊机的制作教程(图文)



  第六步:CK CAH3-2 220V/10S 时间继电器、德力西 CJX2-0910 AC220V交流接触器、脚踏开关和配电箱导轨。

点焊机的制作教程(图文)



  第七步:用4平方单芯铜线连接。红线的两端是准备连接脚踏板的,L1和L3是连接220V市电。

点焊机的制作教程(图文)



  第八步:组装即可。

点焊机的制作教程(图文)
